Rosen型压电变压器的应用

来源： | 发布日期：2022-09-09

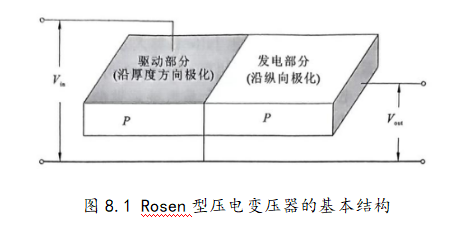

Rosen型压电变压器具有的高升压比和高输出阻抗特性，使其适用于升压型变压器。其升压比大致与压电变压器厚度和长度的比率成正比。相比于图8.1的单层结构，多层结构的压电变压器更为普遍，因为它可以产生更高的升压比和更高的效率。

Rosen型压电变压器在要求高电压和低电流的场合得到了商业化的应用,这些应用包括为LCD做背景照明的冷阴极荧光灯(CCFL)负离子发生器和光电倍增器等。虽然Rosen型压电变压器在升压应用中还是最佳选择，但是它的几何结构决定其输出电容和谐振频率都比较低，而输出阻抗比较高，这些特点使它一般不适合用在高功率升降压场合。典型的Rosen型压电变压器的输出功率、功率密度和质量分别在5~8W、5~10W/cm³和2g左右。

8.1

我们知道压电材料的机电耦合系数表征了材料将电能(机械能)转换成机械能(电能)的能力。对应于Rosen型压电变压器，驱动部分和发电部分的耦合系数分别为k1(横向耦合系数)和k33(纵向耦合系数)。k3l是大部分压电材料的耦合系数中最低的一个系数，这也一定程度上解释了Rosen型压电变压器功率密度最低的原因。
