关于超声波探伤应用中应注意的一些事项

来源: | 发布日期:2022-05-17

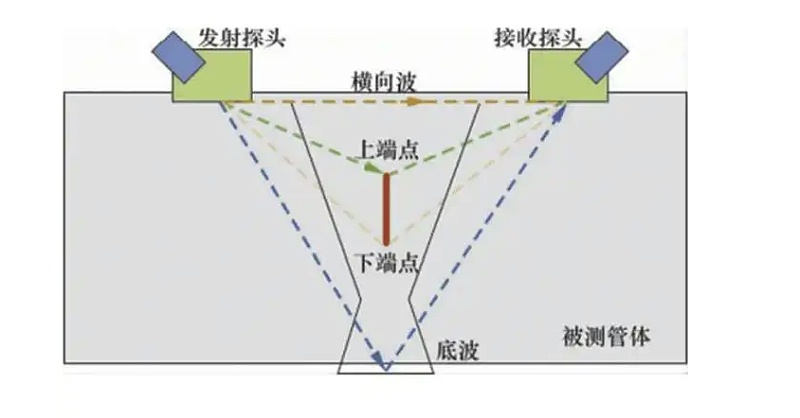

底面回波简称底波。底波回传到探测面时,又会产生反射,又会向底面传播,如此来回反射,形成2次底波,3次底波,4次底波等等。由于存在扩散现象,反射损耗,吸收损耗等,各次底波会越来越小,经过一段时间后,能量就会耗尽,再起动下一次发射。每秒发射次数称发射重复频率,探头移动速度快时,要求较高发射重复频率,否则会造成漏检。
关于超声波探伤应用中应注意的一些事项
如果工件底面同探测面不平行,根据反射角等于入射角原理,反射波偏向一边,底面反射波就回不到探头,也就收不到底波,故工件的上下面不平行时,是看不到底波的。同理,如工件内部缺陷面平行于波束传播方向,也是收不到缺陷回彼的。如缺陷面垂直于波束传播方向,收到的缺陷回波会最大,所以要根据缺陷最可能的方向,尽量选择探伤灵敏度高的探测面探伤,或选不同方向探测面反复探测,如找不到合适的探测面,也可改用斜探头。
关于超声波探伤应用中应注意的一些事项

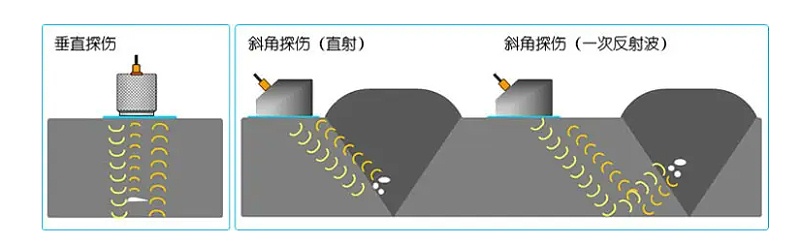

斜探头内的晶片是倾斜安装的,射出的超声波束也是斜线进入工件的。为表明倾斜程度,用工件内波束方向同探测面垂线之间的夹角表示。角度越大,波束越倾斜;声程在水平方向上的分量(也可叫投影)所占比例越大,垂直分量比例越小。常用的60度斜探头,水平同垂直之比为1.73比1(60度正切函数值),也可用这个比值称为K值来表示,故K = 1.73就是60度的斜探头,而K = 0是斜探头的特例,即称为直探头,没有水平分量,垂直分量就是声程。
