声峰超声波浅析超声波输出变压器选择的第一要点

来源: | 发布日期:2022-05-17
超声波输出变压器是超声波发生器的重要部件,它的性能优劣将直接影响超声加工的可靠性和工作效果。大量实践证明,各类超声加工设备中的输出变压器由于设计考虑不周、加工工艺问题及操作失误(在阻抗不匹配条件下工作)等因素,时常被烧毁。因此,研究超声波输出变压器有着重要的意义。

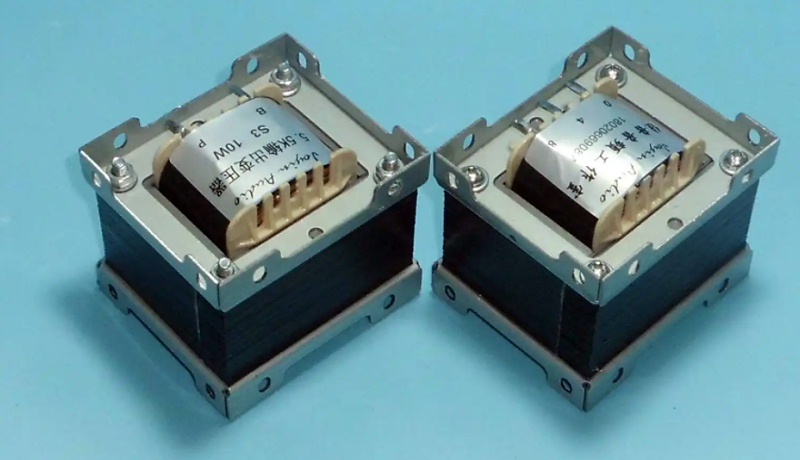

输出变压器
a.磁感应强度的选择。超声波输出变压器工作频率一般为16~50kHz。对于这种工作频率的变压器铁芯,用铁氧体是比较理想的。但是,由于制造工艺上的困难,铁氧体不能做得太大。因此只能按照下述原则选择,对于1kW以上的超声波输出变压器,采用硅钢片制作铁芯;对于1kW以下的超声波输出变压器,采用铁氧体制作铁芯。

如果采用0.35mm厚的硅钢片制作铁芯,则输出变压器的磁感应强度取在10~30mH之间。如果采用铁氧体制作铁芯,则输出变压器的磁感应强度一般取100mH左右。

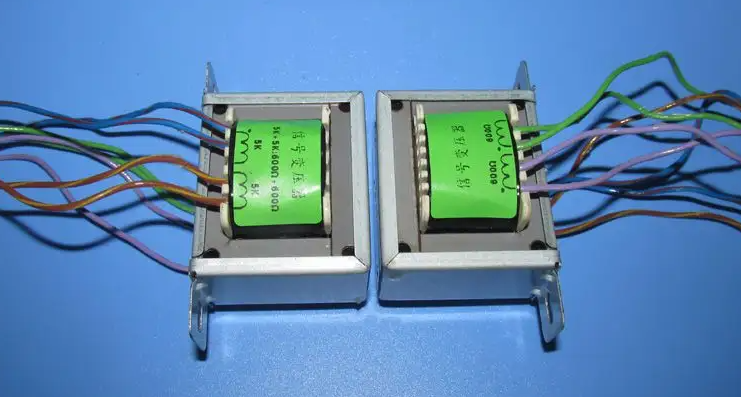

输出变压器2
b.漏感确定的原则。对于输出变压器来说,漏感参数愈大,分布电容愈小;反之,漏感参数愈小,分布电容愈大。理论分析和实验结果表明,输出变压器漏感愈小,电路输出失真愈小,变压器温升愈低,输出功率愈大。但过小的漏感会带来易产生寄生振荡的弊端。

c.线圈的绝缘。超声波输出变压器线圈绝缘的问题,在整个变压器的结构中占有极其重要的地位。1kW以上的输出变压器尤其突出。
