这种超声波马达是在一个纵向振动子的末端,用螺栓紧固定子。定子的外形为图7. 12所示。在定子的端面上,沿径向竖有两块高h,宽a、厚b的小振片,并在每个小振片同侧挖一道有一定深度和宽度的小槽。在定子中心有一螺孔,以便装配一个与转子相滑配的螺杆。

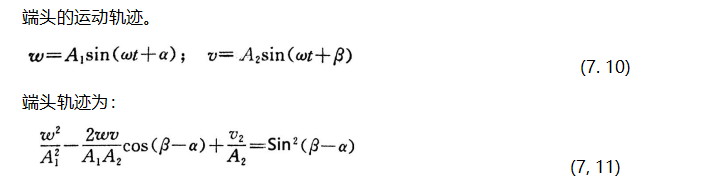

当纵向振动换能器被激励时,则沿径向的一对振动片将作与纵向振子频率相同的弯曲振动,从而振动片顶端的轨迹合成为椭圆。由于这两振动片作反相弯曲振动,故置于其上的转子将在摩擦力的作用下,沿一定方向转动,如图7. 13所示。取振动片顶端为x-y坐标的原点,x轴与纵振动方向重合。换能器纵振动的振幅A1,弯曲振动振幅A2,两者角频率都是ω。振动片静止时,其顶端位置为0点。换能器被激励后,振动片端头在t时刻位置为:

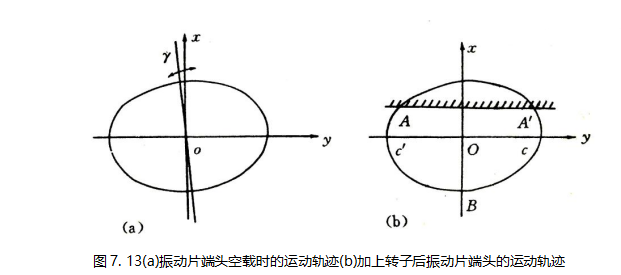

当有转子置于振动片之上,振动端头的运动轨迹是A'A→AC'→C'B→BA'→A'A,如图 7. 13 (b)所示。
以上所述的超声马达例子的参数如下:1.定子外径φ30mm; 2.ƒ为17kHz; 3.输入功率为1W; 4.转子转速n= 410转/分;5.扭矩 0. 35N∙ cm; 6.效率
