声峰超声波浅谈超声车削装置的3种形式

来源: | 发布日期:2022-06-15
超声车削装置有纵向振动、弯曲振动和扭转振动三种形式,分别如图6-25〜图6-27所示。

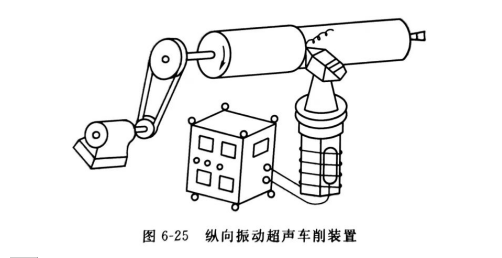

图6-25所示的纵向振动超声车削装置使用小质量车刀(例如一振型车刀,机夹可转位硬质合金刀片),不必测量和确定超声车刀的位移及节点,因而使用方便。但是,这种装置需釆用刚性固定变幅杆的方法,而且变幅杆应具有足够的刚度。随着超声车削技术研究的不断深入,而且这种装置使用方便,车刀成本低,因而它的应用越来越多。

纵向振动车削装置

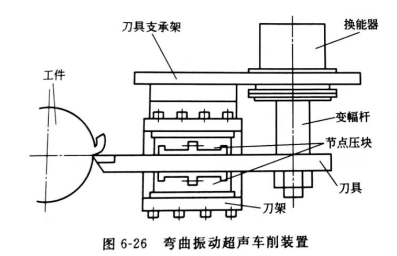

图6-26所示的弯曲振动超声车削装置的特点正好与纵向振动超声车削装置相反,该装置弯曲振动刀杆节点的测定、压块的调节比较麻烦,如果车刀磨损,更新刃磨后节点发生变化,辅助时间长,调整较繁琐,这些缺点使它的应用受到了限制。目前,弯曲振动超声车削装置在生产中的应用比纵向振动超声车削装置略少一些,但实验室里使用得较多。

弯曲振动车削装置

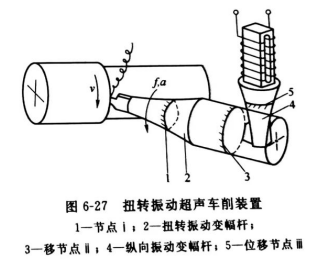

图6-27所示的扭转振动超声车削装置应用较少,在此就不详细叙述了。
扭转振动超声车削装置
